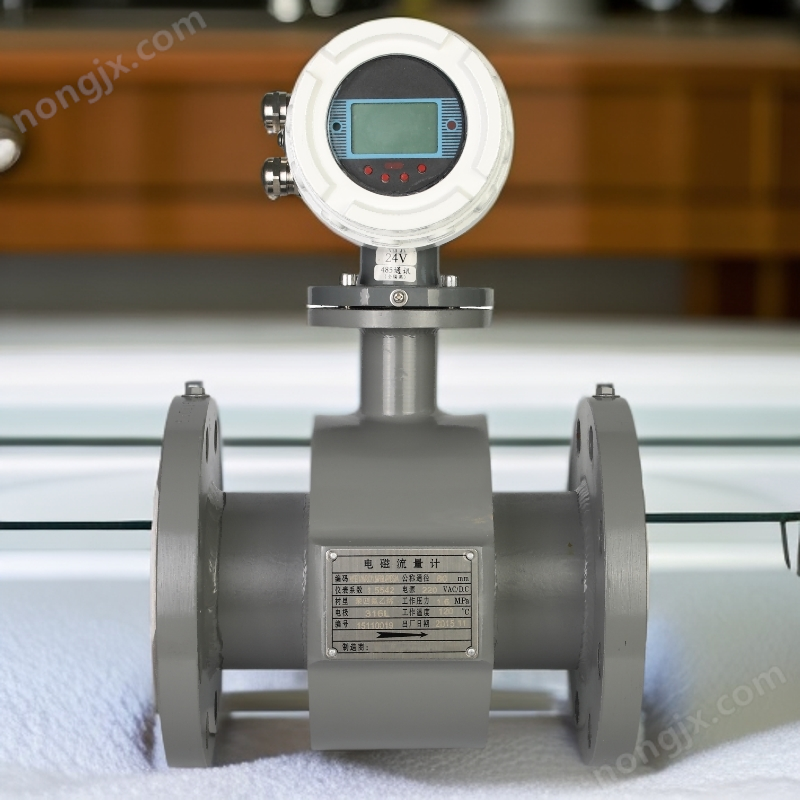

供應承德盛合智能電磁流量計 ，其工作原理是基于法拉第電磁感應定律。即：導電體在 磁場中作切割磁場運動時，導體中產生感應電動勢，其感 應電動勢 UE 為：UE=BDV
其中 UE：感應電壓 B：磁場強度 D：導體的長度（管徑）V：導體切割磁場速度（平均流速）測量流量時，液體流過垂直于流動方向的磁場，導 電性液體的流動感應出一個與平均流速（即體積流量） 成正比的電壓。其感應電壓信號通過二個與液體直接接 觸的電極檢出，并送至放大器，然后轉換成標準信號輸出。
主要參數
儀表型號 | SHE1法蘭式安裝、SHE2插入式安裝 |
精度等級 | 0.3級、0.5級（流速≥0.5m/s）、1.0級（流速＜0.5m/s） |
口徑 | DN15 ～ DN2000 |
供電電源 | 標準型：二線制24VDC供電 |
交流型：交流220VAC供電 | |
輸出信號 | 模擬輸出：4-20mA標準電流信號輸出 |
HART輸出：4-20mA標準電流信號輸出疊加HART | |
RS485 通訊 RS232 通訊 | |
顯示方式 | 雙排液晶顯示瞬時流量、累積流量 |
防護等級 | 一體式：IP65、IP67 |
分體式：傳感器IP68、轉換器IP65 | |
防爆等級 | 隔爆型ExdⅡCT6 |
測量管內襯材質 | PTFE（聚全氟乙丙烯、聚四氟乙烯），P0（聚稀烴），PUR（聚氨酯） |
電極材質 | 316L、Hc（哈氏合金c）、Hb（哈氏合金b）、Ti（鈦）、Ta（鉭） |
介質溫度 | -20℃～180℃ |
電磁流量計的安裝要求是一定要安裝在管路的Z低點或者管路的垂直段，但是一定是在滿管的情況下，對直管段要求是前5D后3D，這樣才能保證電磁流量計的使用和對精度的要求。
電磁流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：
1. 增加前后直管段的長度
2. 采用一個流量穩定器
3. 減少測量點的截面。
供應承德盛合智能電磁流量計 ，一體式電磁流量計，分體式電磁流量計，電磁流量計廠家
